留言我们| 网站首页
防漏 · 常识
公司地址：成都市龙潭工业园川核地质大厦

电话：13550225921

公司邮箱：119642876@qq.com

防水堵漏
Waterproof plugging 首页> > 防漏常识 > 防水堵漏
LEAC防水系统在金属钢结构屋面的渗漏治理
 中核LEAC防水系统在金属钢结构屋面的渗漏治理

1、金属钢结构屋面漏水原因分析研究

金属钢结构屋面漏水（包含彩钢板屋面，玻璃板面屋面等）是我们众多厂房业主经常遇到的难题，每次下雨都把漏点标好位置，可是补过后，下雨天还在漏水。这里的漏点补好了，其它的地方又开始漏。暂时消除了，过上个冬天，开春来又开始漏水了。一遍一遍的重复着，可始终难以彻底消除厂房漏雨现象。那问题到底出在哪里呢？

四川中川核防水防腐工程有限公司作为一家集建筑材料代理，防水防腐施工，渗漏治理的专业技术公司，经过多年实践，总结出钢结构屋面漏水的一些重要原因。钢结构围护系统是一个整体工程，在业主选用钢结构公司时，一般会侧于钢结构主体工程，而忽略了屋面及墙面等围护系统的重要性，或者一般钢构公司对围护系统本身也不专业不重，是造成钢结构屋面漏水的根本原因。从设计节点到材料选用标准，施工技术交底到工程管理都没有引起参与各方的足够重视，工程一旦建成，业主才发现作为钢结构厂房，钢结构主体本身一般没什么问题，厂房屋面漏水却成了严重影响生产和使用过程中最重要的问，钢结构屋面在屋面板完整的情况下，能漏水的就是屋面板搭接缝处、螺钉孔、采光带的搭接缝及泛水处，屋面有保温层的情况下，进入屋面的雨水会沿着保温层流动，直到保温层中薄弱的地方落下，所以漏点和我们室内所观察到的落水点并不一致。钢结构屋面漏水的主要原因有：
\

1.1材料因素导致的渗漏
1.1.1金属板自身因温度变化较大会产生收缩变形，导致接口处产生较大位移，因此金属板接口部位极易产生漏水隐患。
1.1.2钢结构本身发生弹性变形，导致连接部位产生位移而渗漏。
1.1.3女儿墙、屋面采光带等特殊部位的不同材料连接处，因应力变化，产生漏水隐患。
1.2设计或板型缺陷导致的渗漏
1.2.1节省造价，排水坡度不够。
1.2.2缺少节点设计。
1.2.3版型选择不当。
1.2.4围护部分彩板过薄。
1.2.5排水设计不合理。
1.3施工原因导致的渗漏
1.3.1搬运、安装防护不当，导致钢材变形。
1.3.2天沟选材不当，未进行防腐，使用后天沟腐蚀。
1.3.3面板跨度大，材料尺寸在安装过程中发生变化，安装缝隙漏雨。
1.3.4关键节点部位施工马虎。
1.3.5排水设计不合理。
1.4管理因素导致的渗漏
1.4.1房屋后期随意增加荷载，导致屋面板变形，未及时进行防水处理，导致屋面积水，碱化渗漏。
1.4.2使用过程中未对屋面进行检查维护，未对老化生锈的金属屋面板及防锈防腐蚀处
理。
\

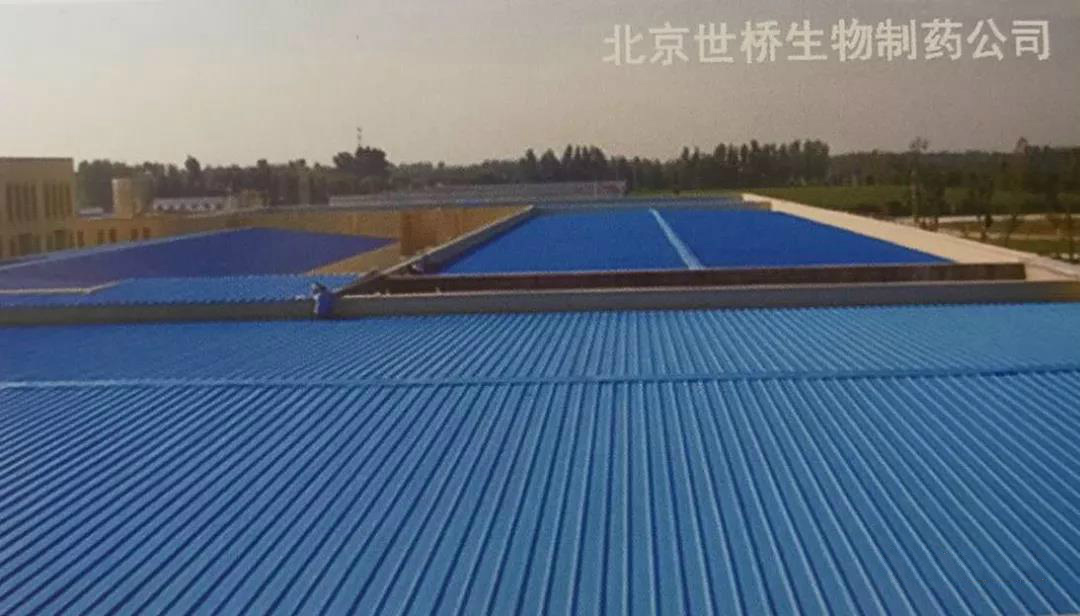

 图一为LEAC防水系统在钢结构屋面防水防腐装饰一体化维修施工效果

2、金属结构屋面防水补漏材料的选择
四川中川核作为一个有着十多年材料代理专注重防水防腐的公司，在金属结构屋面渗漏治理材料的选择实际上走了很多弯路。经过多种类型的防水材料的实践和施工操作，如聚氨酯防水涂料，普通JS防水涂料，单组份丙烯酸酯防水涂料，甚至SBS改性沥青卷材。最终我们选择了由核工业北京地质研究院研发的中核LEAC防水系统产品。现简单介绍一下该材料的研发背景和产品优势。
中核LEAC防水材料（简称LEAC，原名RG，2017年7月更名）是中国政府出资于上世纪80年代末研发的军工技术转民用技术的产品。研发机构是核工业北京地质研究院，现商标持有人是中核北研科技发展股份有限公司。
2015年工信部、国防科工局将LEAC列为军工技术转民用10大重点推荐技术向全国推广，并经多名国家级专家评审，给予了“技术水平国际领先”的评价。
 LEAC的综合物理力学指标远远高于SBS、聚氨酯等传统防水材料，即便是欧、美、日先进地区和国家目前生产的各类防水材料也无法与其相比。
 LEAC是由高分子丙烯酸水泥改性专用乳液和水泥基粉剂共同构成的产品，涵盖了三项复合技术，即无机材料和有机材料的复合，化学网状结构和物理网状结构双网互穿、双网合一的复合。防水涂料和防水卷材优势复合。它的施工是涂料方式，成型后是卷材结构。LEAC既有满粘不串水、无搭接、异形面封闭可靠的涂料优势，又有拉力大，抗裂性好，施工效率高的卷材优势。
\
 图二为LEAC防水系统在彩钢板屋面的防水防腐装饰一体化维修效果

中核LEAC主要技术特征为：
 2.1涂膜2mm厚拉力可达2292N/50mm，是国标4mm厚SBS聚酯胎的2.8倍。
2.2涂膜成型后满粘条件下最大可抵抗基本10mm的开裂和12mm的沉降变形。
2.3在-40ºC条件下仍然是一个弹性体，可用于-50ºC条件下暴露使用。
2.4施工成型后的涂层最高耐热可达240ºC，0.5小时无流淌，100ºC时实验4小时无流淌。
2.5LEAC涂层可在水中长期裸露浸泡使用，无需保护层。
2.6LEAC耐紫外线老化，可长期暴露在阳光下使用。
2.7LEAC2mm粘接力强，其涂层与C30混凝土粘接强度大于C30自身的强度，可在彩钢、玻璃、各种金属材料各类建材上实施防水。
2.8LEAC有很好的防腐功能（液态微防腐，气态重防腐）可进行防水防腐一体化施工。
2.9.LEAC产品有很好的环保性，可通过食品卫生级检测，取得中国环境保护认证，是环保部和财政部的政府采购清单产品。
2.10LEAC可在-10 ºC恶劣条件下施工，特别适合东北西北严寒天气下抢工期工程。
2.11仓储和运输方便，施工时可暴露使用，均可达到不自燃、不助燃、无安全隐患。

总之，中核LEAC防水涂料是一个集卷材涂料为一身，能在恶劣条件下施工，和在恶劣条件下使用产品。其性能不仅满足工民建的需要而且使满足军事工程，国家大型基础建设的需要。

更多详细了解可参考国家建筑标准设计图集17CJ10-1《LEAC丙烯酸聚合物水泥防水涂料应用构造》或者联系钢结构屋面防水补漏和地下室防水堵漏公司——四川中川核防水防腐工程有限公司（联系电话：13550225921）。

\

图三是LEAC防水系统在双流机场指挥廊道上的渗漏维修效果

以下是中核LEAC防水涂料与JS防水涂料的一些对比。
国内JS主要选用醋酸乙烯乳液做聚合物。该乳液耐水性差，做成的防水涂膜，遇水浸泡会吸水溶胀，涂膜变厚（俗称泡发了），很快就会脱落。该乳液分子结构是一条直线，在紫外线照射下很快就会断裂。因此建设部文件明确规定“ＪＳ用于非暴露使用的防水工程”。而LEAC的乳液分子结构是一条带有多个支键的直线，支键勾在一起有很好的耐紫外线性能。

JS防水涂料中醋酸乙烯乳液耐碱性差，水泥基粉剂是个强碱基体，该乳液在强碱基条件下会皂化，被逐渐分解掉，失去了聚合物的功能。

 国内有些生产厂也选购丙烯酸乳液做聚合物配套ＪＳ，但他们选择的丙烯酸乳液是内外墙涂料乳液或纺织乳液或在这些乳液基础上改进的乳液。这些丙烯酸乳液硬度大，弹性小（玻璃化温度高）做成JS后弹性指标（断裂延伸率）、低温柔度指标达不到要求，为了检验合格，生产厂向乳液中加增塑剂（塑化剂）使乳液复配粉剂后，弹性和低温柔度达标（也仅能达到-10ºC），但增塑剂是要流失和挥发的，通常情况下，3个月至半年增塑剂就流失和挥发完了。JS涂膜变成刚性体，既无弹性又不耐低温。（LEAC乳液是专为弹性防水材料合成的，弹性和低温柔度及较低的玻璃化温度是生产过程中通过软单体聚合反应而形成的，与生俱来，终生保有）。

总之，JS 耐水性、耐紫外线、耐碱性差，弹性和低温柔度保持时间极短，基本没有什么拉力，没有抵抗基体开裂的能力。因此，只能满足室内防水工程的应用，不可用于室外环境的屋面、地下工程。

3、金属结构屋面LEAC防水涂料大致施工流程与细部处理

3.1确定需防水的区域：水平搭接、垂直搭接、风机口、伸出屋面管道、空调管道、采光板四周、屋脊、天沟、金属板与女儿墙交接处、螺钉固件等金属屋面防水薄弱环节。
3.2彩钢板金属屋面渗漏水基层预处理：施工前仔细检查金属屋面，确保金属屋面牢固、干净、无锈蚀、无冰冻物。
3.3金属屋面渗漏水大面积涂刷：采用LEAC专用施工工艺：一布四涂，涂膜厚度达到1.5mm，必要时，两布六涂，涂膜厚度达到2mm。详细技术咨询四川中川核防水防腐工程有限公司(联系电话：13550225921)
3.4金属屋面的突出物（如烟囱、出气孔、风机口等）处理：裁剪尺寸、形状合适的聚酯无纺布，并按技术要求裁剪好，在突出物周围涂一层基层涂料，把裁剪好的聚酯无纺布铺于其上，再从上面用基层涂料充分浸润，确保不起泡、不起皱。
3.5金属屋面固件处理：用10×10的聚酯无纺布，按上述同样的方法处理。
3.6金属屋面天沟处理：天沟搭接缝，落水口等处用LEAC金属屋面防水系统进行防水处理。
3.7金属屋面调色处理：最后根据业主对屋面颜色的要求配制LEAC专用调色防水涂料，最后一遍涂刷使用。

更多咨询请搜索并关注中核防水堵漏微信公众号：sczhonghe，或添加微信号17760511221，谢谢！
\

四川中川核防水防腐工程有限公司
2018/6/10
