四川中川核防水防腐工程有限公司在2013年某商业体地下室底板堵漏情况介绍如下：

该项目位于彭州经开区华茂服装工业园内，该项目地下一层地上四层，为独立柱基础框架结构。其中地下室占地三万平米，采用C30钢筋混凝土浇筑结构底板，厚度为450mm，抗渗等级为P6。地下水位设计标高为正负零以下-5000mm。

原设计为SBS改性沥青卷材外防施工，由于防水失效，现地下室底板和侧墙砼大面积出现贯穿性裂缝。公司现场勘查后编制以下方案来解决渗漏。即地下室渗水区域在背水面进行防渗处理：裂缝补强，先堵后防，刚柔结合，层层设防。（成都地下室底板防水补漏请联系我公司：13550225921，杨工）

我公司采用的材料为核工业系统生产的中核C2000B水泥基防水防腐涂料和中核LEAC聚合物柔性防水涂料（原RG）。其主要性能如下：

1、中核CN2000B防水涂料，该防水材料为水泥基，能很好地同混凝土粘结为一体，而且其中含有的一些可以促使硅酸盐晶格发生变化并重新结晶的活性物质，可以对混凝土表层渗透，不仅提高防水层对主体的粘结力，而且提高了主体结构的防渗能力。
2、由于渗透结晶作用，当混凝土内部产生0.4mm宽带裂缝时，在活性物质的催化作用下，硅酸盐、铝酸盐及游离氧化钙与水发生反应，沿裂隙生成新的结晶，堵塞水的通道，起到防水作用。
3、同理，当防水层和混凝土结构遭外力破坏产生0.4mm宽裂隙时，只要有水存在，防水材料内部骨料晶格和混凝土内未充分水化的水泥石，在活性物质的催化作用下与水发生反应，重新结晶，堵塞小裂隙，达到自我修复之目的。
4、经中国长江三峡工程开发总公司试验中心检测，CN2000B二次抗渗压达到2.4 MPa。
5、按国家相关图集（10J301地下建筑防水构造）。该材料迎水面背水面均可施工，符合设计规范。由于是在背水面堵漏作业，因此对材料的抗渗要求高，必须符合国家标准要求，而中核系列材料各项技术指标远高于国家标准。
6、该材料有近20年的军工、民用工程业绩考核。已经用于三峡水利枢纽地下厂房、北京奥运会游泳中心、首都国际机场三号航站楼、天津地铁一号线、成都双流机场扩建航站楼。
7、中核RG柔性防水涂料，该材料是一种高效弹性柔性防水材料，用于房屋、墙体有冲击振动、阴阳角、施工缝等表面防水防腐以及加强处理。
8、RG粉剂部分主要由水泥和石粉类无机物质构成，这一部分物质不吸水。能耐长期水浸泡。RG的另一部分为高分子防水专用乳液，是由低温聚合工艺聚合而成，耐水性极好（RG乳液膜在水中浸泡48小时后呈透明体）。因此RG成膜后，可在水中长期裸露浸泡，使用无需增设保护层。。
9、RG成膜后抵抗基体开裂的能力，是在与基体全粘接的条件下实现的。不能说弹性（断裂延伸率）越大的产品，抗裂性就越好。这是因为在全粘接条件下，裂缝的起始宽度为“零”。没有给涂膜实现“伸长”的距离。所以涂膜的抗裂性是产品弹性、抗拉、强度、粘接力、握裹力等综合指标的体现。
10、RG涂料经“零档伸长”测试，满足单道设防的2mm厚涂膜可抵抗基体出现3mm宽的开裂现象。3mm厚涂膜可抵抗基体6mm宽的开裂现象，确保防水层不损坏。
11、RG涂料2mm厚涂膜拉力，实测达到了1600N/50mm。而传统的SBS卷材（4mm厚、-25℃、聚酯胎、二型）国家最高标准则为800N/50mm.
12、RG在170℃条件下0.5小时不流淌，-100℃4小时不发粘。
13、RG在零下40度条件下仍然是个弹性体。可满足-50C°使用要求。
14、RG在饱和碳酸钠 、碳酸铵、硫酸钠、尿素、0.5%硫酸溶液中，浸泡7天，保持率大于80%，按要求仍可满足使用要求。
15、国家标准规定对防水涂料的紫外线老化检测为紫外线老化处理240h，指标达到未处理前的80%即为合格。RG涂料分别作了500h和800h的老化检测，在500h时RG涂料物理力学指标呈上升趋势，800h时还能满足使用要求。因此RG专用设计图集第2页右下角4.3.5给出了“耐紫外线、可用于外露工程”的结论。
16、RG涂料具有极好的粘接性能，粘接强度已大于混凝土（C30）基体自身的强度，其次RG涂料粘接适用性广泛，可以在许多粘接性很差的材料上做防水，如彩钢板、玻璃、瓷砖光面、PVC塑料、木材、铝合金、不锈钢等。最后，RG防水涂料的被粘接性，在各类弹性体防水涂料中是最好的，有利于二次施工的界面处理。

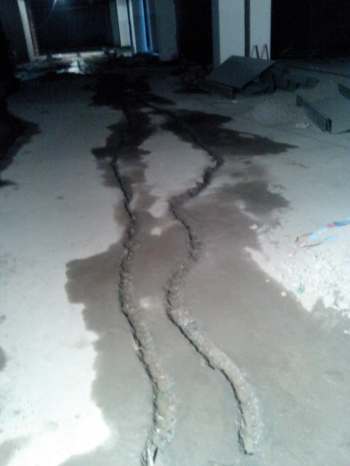

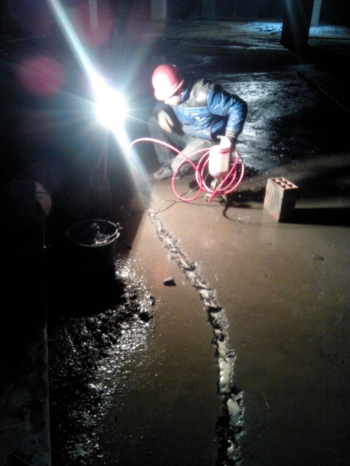

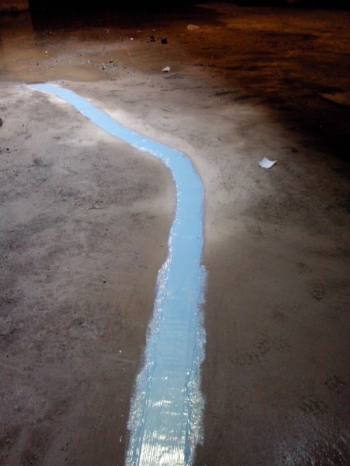

以下是相关堵漏图片：




采用核工业系列防水材料进行的防水堵漏作业，我公司除了根据国家相关质保保修以外，可根据项目情况提供终身质保。我公司的工艺可以被复制，但是材料不可代替，施工技术永远也不可超越，欢迎成都地下室渗漏维修来电：中核防水堵漏，13550225921，杨工。
